全絕緣管型母線作為配電設備中重要的連接導體，在電能的收集、分配和傳輸中起著重要的作用。 其性能直接影響系統運行的穩定性和可靠性。與傳統的巨型母線、電纜母線或封閉母線相比，全絕緣屏蔽管母線具有載流量大、集膚效應低、溫升低、許用應力大、電擊安全、抗震穩定、安裝方便、免維護、綜合成本低等優點，受到越來越多用戶的青睞。

　　一、全絕緣管型母線的結構及特點

　　(1)結構

　　母線的結構有點像電纜外層的結構，并且母線在密封和絕緣的環境中操作安全可靠。絕緣管型母線采用空心銅管作為導體，銅管外表面由半導體屏蔽層、絕緣層、半導體屏蔽層、導體屏蔽層和絕緣外套組成。

　　(2)全絕緣管型母線特性

　　1.大載流量、低溫升的全絕緣屏蔽管母線采用優質空心銅管作為導體，表面積大，內外表面電場分布均勻。在公交車施工過程中，公交車兩端不會堵塞，公交車內徑風道自然會形成空氣對流。

　　2.散熱條件好，溫升低

　　絕緣屏蔽管狀母線為空心導體，母線內徑風道能自然形成熱空氣對流，散熱條件好。

　　3.低趨膚效應和低功耗

　　全絕緣屏蔽管母線集膚效應系數低，K1 ≤ 1，交流電阻小，母線功率損耗小。如果采用多個矩形母線導體，集膚效應系數隨著片數的增加而不斷增加，不僅單位截面的有效載流能力降低，而且片之間的電流分布不均勻，從而導致附加損耗相應增加，散熱條件惡化。

　　4.無環境干擾，可靠性高，維護工作量小

　　全絕緣屏蔽管母線被覆蓋絕緣，母線內不產生冷凝，消除了外界水分、灰塵等因素的影響，可靠性高。全絕緣屏蔽管母線可根據不同環境更換相應的保護套。 采用單機密封屏蔽絕緣，接地可靠，能完全避免所有短路故障，可靠性高，維護量小。

　　5.許用應力大，機械強度高

　　全絕緣屏蔽管母線的許用應力是矩形母線的4 ~ 5倍。 運行負荷能承受大的短路電流和高的機械強度，增加了母線跨度，減少了相應的柱支撐、母線配件和土建框架基礎的面積。

　　6.電絕緣性能強

　　全絕緣屏蔽管母線的主要絕緣材料是性能優異的硅橡膠材料，采用多層共擠技術一次包裹在銅管上。 產品性能符合GB/T12706擠出絕緣電力電纜標準。 由于與電纜敷設相比，在制造和安裝過程中沒有彎曲，其電絕緣性能非常強。

　　二、高海拔地區對電氣設備性能的影響

　　正常情況下，電氣設備的可靠運行主要表現在工作條件上，帶電部分與地面之間的絕緣間隙(空氣或復合絕緣間隙)不能被擊穿。電氣設備的間隙擊穿電壓隨著氣壓、密度和濕度的降低而降低。在高海拔地區，太陽白天輻射強度高，電氣設備的外絕緣老化迅速。 高海拔地區晝夜溫差大，電氣設備的外絕緣密度也降低。 在高海拔地區，如果遇到突然的高溫和高溫環境，大量的小水滴會附著在電氣設備表面形成冷凝，容易發生沿面閃絡放電的現象。

　　三、全絕緣管型母線在高海拔地區的應用

　　施工現場海拔3000米根據本工程使用的電氣設備，選擇高原電氣設備，提高了電氣設備的性能，保證了電氣設備的安全、穩定、可靠運行。

　　(1)增加電氣設備的爬電距離

　　絕緣介質的濕閃電或污閃電壓與電氣設備的爬電距離呈線性關系。正常情況下，當海拔高度達到1000米≤H≤2000米時，開關柜內的主要部件可以滿足二級污染條件下的外絕緣爬電距離。

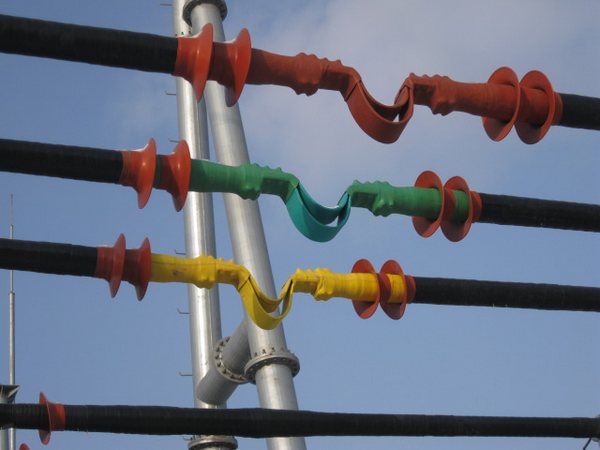

　　(2)全絕緣管型母線的安裝

　　由于絕緣管母支撐件和配件的形式與制造商略有不同，在施工和安裝過程中，支撐件和配件應根據設計圖紙中紙管母的布置和間距以及支撐件和配件的參數等要求進行調整和安裝。安裝管母時，應盡可能抑制施工現場的灰塵，尤其是安裝中間接頭屏蔽筒時，以確保安裝現場的清潔。
