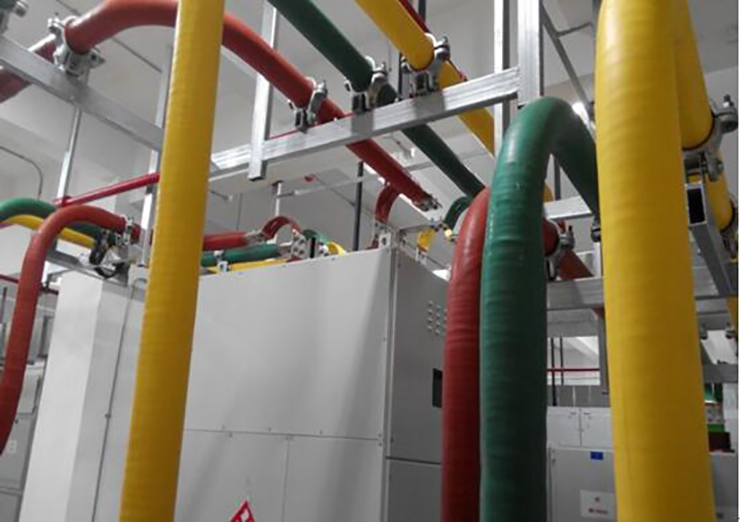

母線我們都很清楚了，那么，管母線生產廠家簡單概括一下管母線的安裝過程，然后，在來詳細介紹，管母線應力的計算步驟。

　　一、管母線的安裝過程：

　　1.安裝原理：安全，美觀，經濟

　　2.安裝要求：現場按照圖紙設計安裝，嚴格按照安裝過程要求。

　　3.安裝步驟：

　　A.驗證工程圖數據。

　　B.放置支架并根據圖紙和現場要求固定支架。

　　C.安裝絕緣子(半絕緣)。

　　D.在支撐絕緣子上安裝配件(半絕緣)或在支架上安裝配件。

　　E.安裝管狀母線。

　　F.端子連接，包括端子連接器和伸縮縫的安裝。

　　G.外觀處理：包括擦洗支撐絕緣子，母線和附件上的絕緣子。

　　4.檢查：根據安裝記錄卡上列出的內容檢查各項。

　　二、管母線計算方法及步驟：

　　(一)計算數據：

　　1) 氣象條件：

　　最大風速vmax=30m/s,覆冰時風速vf=10m/s,最高氣溫+40℃，最低氣溫-10℃。

　　2) 導體、隔離開關型號及技術特性：

　　導體選用LDRe-200/180型鋁鎂稀土合金管

　　導體直徑D1=0.200m

　　導體材料的熱膨脹系數ax=24.7X10-6(1/℃)

　　彈性模數E=72X105(N/cm2)=7.2X105(kg/cm2)

　　慣性矩J=2701(cm4)

　　導體密度(比重)γ=2.73(g/ cm3)

　　導體截面S=5966(mm2)

　　自重q=16.29(kg/m)

　　導體截面系數W=275.1(cm3)

　　隔離開關采用GW10-550型單柱垂直伸縮式戶外交流高壓隔離開關，其靜觸頭加金具重65kg。

　　3) 構架尺寸：

　　跨距l(xiāng)=28.000m，此距為兩三角形構架中心線的距離，絕緣子掛點距三角形構架中心0.900m，所以校正跨距為l′=28.000-(2X0.900)=26.200m，下圖為構架詳圖，所標尺寸均留有一定裕度(計算結果均精確到毫米)

　　V型絕緣子串單邊長度(含金具)L=7.564m;

　　V型絕緣子串懸掛點間距離D=6.000m;

　　管母距構架橫擔凈距要求H=4.400m;

　　管母半徑d=0.100m;

　　經計算：

　　a) 緣子串投影到懸點中心距離 D1=√L2-1/4D2

　　=√7.5642-1/4*3.0002

　　=√57.216-9.000

　　=√48.214

　　=6.943(m)

　　b) 懸掛點至鋁管固定點距離 S2=√D12-(H-d)2

　　=√6.9432-4.3002

　　=√48.214-18.490

　　=√29.724

　　=5.452(m)

　　經以上計算計算跨距l(xiāng)js1= l′- 2S2=15.296(m)，因為中間構架管母兩掛點間距離ljs2=2 S2+2X0.900=12.704(m),根據設計手冊“托架長度>4m,跨與跨之間不能傳遞彎矩，對此結構可作為兩端固定的單跨梁計算”，因此可按單跨梁進行計算，跨距取ljs1= 15.296(m)。

　　(二)最大彎矩和彎曲應力的計算：

　　采用計算系數法進行機械計算。(內力系數查設計手冊表8-19)

　　1、 常狀態時母線所受的最大彎矩Mmax和應力σmax的計算。

　　正常狀態時母線所受的最大彎矩由母線自重產生的垂直彎矩、集中荷載(隔離開關靜觸頭)產生的垂直彎矩及最大風速產生的水平組成。其計算公式如下

　　1) 母線自重產生的垂直彎矩Mcz為：

　　從表8-19查得均布荷載彎矩系數為0.125，則彎矩為：管母線

　　Mcz=0.125*q* l2js1*9.8=0.125*16.29*15.2962*9.8=4668.882(Nm)

　　2) 集中荷載產生的垂直彎矩Mcj為：

　　從表8-19查得集中荷載彎矩系數為0.250，則彎矩為：

　　Mcj=0.250*P* ljs1*9.8=0.250*65*15.296*9.8=2435.888(Nm)

　　3) 最大風速產生的水平彎矩Msf。取風速不均勻系數av=1,取空氣動力系數Kv=1.2，最大風速vmax=30m/s,則風壓為：

　　f v=av Kv D1 v2max/16=1*1.2*0.2*302/16=13.500(kg/m)

　　Msf=0.125*f v l2js1*9.8=0.125*13.5*15.2962*9.8=3869.239(Nm)

　　所以正常狀態時母線所承受的最大彎矩及應力為：

　　Mmax=[(Mcz+Mcj)2+M2sf]1/2=[(4668.882+2435.888)2+3869.2392]1/2=8005.513(Nm)

　　σmax=100* Mmax/W=100*8005.513/275.1=2910.037(N/cm2)

　　此值小于材料的允許應力 ，故滿足要求。

　　2、 覆冰狀態時母線所受的最大彎矩Mbmax和應力σbmax的計算。

　　覆冰狀態時母線所受的最大彎矩由導體自重、集中荷載、冰重及對應于覆冰情況下的風速所產生的最大彎矩組成。

　　覆冰厚度取h=0.01 (m),冰密度γb=0.9(g/ cm3)，管母線管母的覆冰截面面積S b=[(D1/2+h)2- (D1/2)2]*π=0.007 (m2),所以冰重q b=6.300(kg/m3)。

　　由于無相關資料，覆冰時在隔離開關靜觸頭上的重量取隔離開關靜觸頭的20%計算。

　　1) 母線自重及冰重產生的垂直彎矩M b為：

　　M b=0.125*(q+ q b)* l2js1*9.8=6474.527(Nm)

　　2) 覆冰時集中荷載產生的垂直彎矩M bj為：

　　M bj=0.250*(P+20%P)* ljs1*9.8=2923.066(Nm)

　　3)覆冰時最大風速產生的水平彎矩Msf為：

　　f ′v=av Kv (D1+2h) v2f/16=1*1.2*0.22*102/16=1.650(kg/m)

　　M′sf=0.125*f′ v l2js1*9.8=472.907(Nm)

　　所以覆冰狀態時母線承受的最大彎矩及應力為:

　　Mbmax=[(M b+M bj)2+(M′sf)2]1/2=9409.484(Nm)

　　σbmax=100* Mbmax /W=3420.387(N/cm2)

　　此值小于材料的允許應力管母線 ，故滿足要求。
