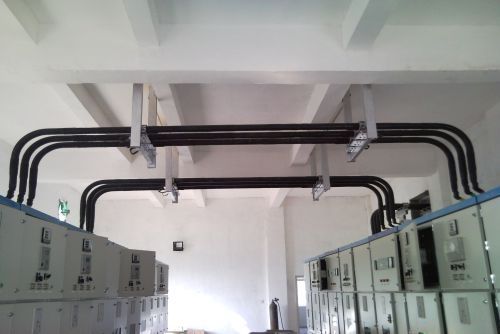

可能有很多人不知道管型母線，但是作為一個電力行業的朋友不可能不清楚管型母線以及全絕緣管型母線，它們?cè)陔娏π袠I(yè)發揮著舉足輕重的作用。今天，我們就來里了解一下全絕緣管型母線是如何實現接地的?

　　屏蔽的一端接地：一點接地是將全絕緣管型母線的一端接地，一端通過護套保護器接地(即護套的一端接地)。該方法適用于護套的感應電壓不高的情況。通常，另一端接地，另一端小于50V。

　　屏蔽兩端接地：電纜金屬護套在兩端位置直接接地的連接方法是護套的兩端接地。該方法適用于電纜長度短且電纜傳輸功率小的場合。而且，兩端接地后，無需安裝保護器，可有效減少維護工作量。同時，為了減小屏蔽層的循環電流，可以提高接地點的接地電阻，或者可以減小屏蔽接地引線的橫截面積。

　　屏蔽中點接地：屏蔽中點接地是將全絕緣管型母線的中間屏蔽接地，保護器連接到完全絕緣母線的兩端。該方法適用于全絕緣管型母線的短長度，但流過它的電流較大，導致線屏蔽層的感應電壓過大，分段后兩端電壓符合一點接地要求。當中點接地時，兩端的感應電壓小于50V。

　　屏蔽交叉連接：交叉連接接地是將線路分成3個相等的部分。在該段處，屏蔽層被轉置盒轉置，并且保護器安裝在轉置處以將線的兩端接地。這種接地方法的優點是兩端接地點之間的電位為零，屏蔽層中不形成循環，適用于長線，但結構復雜，成本高。

　　以上是全絕緣管型母線的四種接地方法，不同的接地方式，會有不同的效果!
